一.背景與問題分析

行車記錄儀即記錄車輛行駛途中的影像及聲音等相關資訊的儀器。安裝行車記錄儀后，能夠記錄汽車行駛?cè)^程的視頻圖像和聲音，可為交通事故提供證據。喜歡自駕游的人，還可以用它來記錄征服艱難險阻的過程。開車時邊走邊錄像，同時把時間、速度、所在位置都記錄在錄像里，相當“黑匣子”。也可在家用作DV拍攝生活樂趣，或者作為家用監控使用。平時還可以做停車監控，安裝行車記錄儀，視頻資料不可以裁剪，如果裁剪，在責任事故發生后則無法提供幫助。也是為了防止現在社會那些不可避免的碰瓷行為。

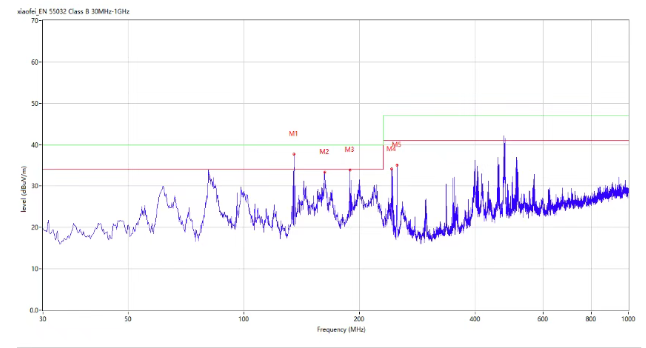

二．整改前

三. 整改措施

1. 在車充電源線輸入端添加共模濾波器防止機器本身的噪聲通過線束輻射出去,在后拉攝像頭線束端子信號線處添加信號線共模濾波器對于AHD信號也可以添加電容濾波并在攝像頭電源腳處也添加電容濾波。

2. 針對MCU時鐘部分超標可以添加展頻IC有效地對時鐘的倍頻進行降低。

3. 針對DCDC電源部分我們可以在DC芯片輸入、輸出端添加RC吸收電路或者就添加電容濾波。

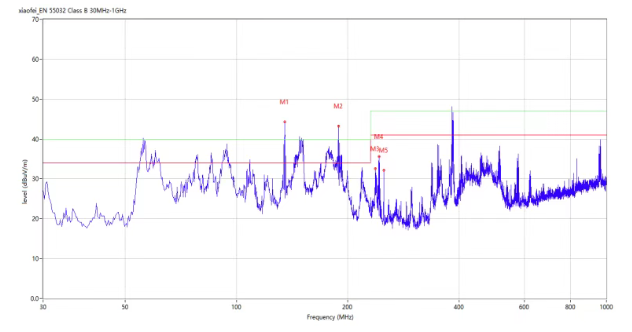

四．整改后

五：總結與建議

1. 當發現在線束端口處濾波都沒用的時候而且已經明確是通過線束輻射出去的，可以通過更換屏蔽性更好線束（雙層編織網屏蔽）方案進行測試。

2. 大多數行車記錄儀基本都會有一些時鐘超標的問題，展頻IC就是專門針對時鐘問題非常優秀的手段。當發現濾波、接地等手段都無法通過測試的時候可以排查一下是不是因?yàn)榫€束屏蔽效果太差的原因下手而不是盲目的在主機端做處理。
