“一款電子產品,在功能上完全達標,為什么卻無法順利上市?”
答案往往藏在你看不見的“電磁環境”中。EMC(Electro Magnetic Compatibility)測試,即電磁兼容性測試,是電子產品進入市場前必須跨越的“隱形門檻”。它不僅關系到產品本身是否能“自處安穩”,更決定它是否會對外界環境“造成干擾”。本文將從原理認知 → 測試分類 → 主要流程 → 標準法規 → 行業應用 → 常見問題 → 未來趨勢七個維度,全景解構EMC測試的全流程與現實意義。
一、什么是EMC測試?為什么重要?

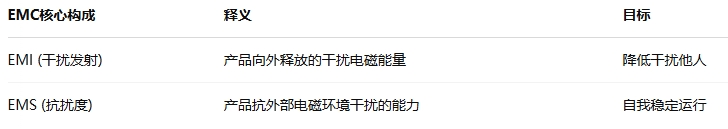

EMC即“電磁兼容”,指的是電子產品既不對外界產生過度電磁干擾(EMI),又能承受一定程度的外界干擾(EMS),兩者缺一不可。
合格的EMC產品,必須做到“既不吵別人,也不怕吵”。如果EMC不過關,產品可能會:
被市場強制退回;
影響用戶使用體驗(死機、斷連);
被競爭對手投訴,甚至面臨法律責任。
二、EMC測試分類詳解
EMC測試主要包括以下幾大類:
1. 輻射發射測試(Radiated Emission)
測量設備在運行中向周圍空間發出的電磁波
頻率范圍:30 MHz – 1 GHz(甚至更高)
目的:控制對無線設備、廣播系統等的影響
2. 傳導發射測試(Conducted Emission)
測量設備通過電源線或信號線傳導出的電磁干擾
頻率范圍:150 kHz – 30 MHz
常見于工業電源、路由器、變頻器等
3. 靜電放電抗擾度(ESD)
模擬手指、衣物、金屬工具帶電接觸產品
常規測試電壓:2kV 至 15kV
目標:避免“人一摸就死機”
4. 電快速瞬變脈沖群(EFT)
檢驗設備對突發脈沖電壓的抵抗力
如電網跳變、繼電器切換瞬間干擾
5. 雷擊浪涌(Surge)
高電壓大能量,模擬雷電、感應浪涌沖擊
常出現在工業設備、室外通信設備測試中
6. 工頻磁場、射頻電磁場抗擾度等
測量設備在特定電磁場中是否會誤動作或失效
三、EMC測試流程步驟
第一步:評估與方案制定
明確產品類型、工作頻段、電源接口形式
對照目標市場的法規(如CE、FCC、CCC)
第二步:搭建測試樣機
要求樣機功能齊全、接線完整
有時需開屏蔽蓋以暴露干擾源
第三步:開展預檢測
在公司或小型實驗室進行預檢測,排查主干擾源
調整PCB布局、加濾波器、加強接地設計等優化措施
第四步:送檢第三方實驗室
完整測試 EMI + EMS
記錄原始數據并生成檢測報告
第五步:整改與復測(如不合格)
查找干擾根源,重新打樣,再次送檢
重復此過程直到所有測試通過
四、EMC測試標準與法規(國際/國內)

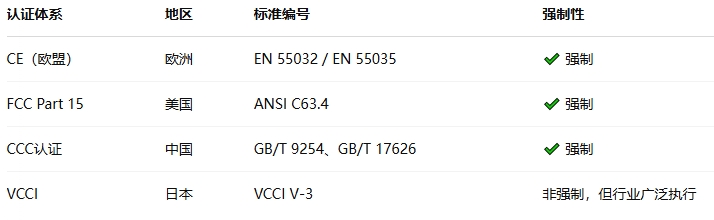

不同國家對EMC的測試項與限值不完全一致,必須按出口目的國分別準備測試與認證。
五、EMC測試在不同行業的應用案例
? 消費電子(如智能手表、藍牙耳機)
要求極低輻射,避免干擾WiFi、藍牙、GPS信號
常用設計:屏蔽層、電源濾波、陶瓷電容
? 工業控制(如PLC、電機驅動器)
高頻干擾多,容易“互擾”
EMC測試尤其側重EFT和浪涌抗擾度
? 醫療電子(如監護儀、輸液泵)
對EMC標準最為嚴格,不能影響生命支持類設備穩定運行
常依據IEC 60601標準執行測試

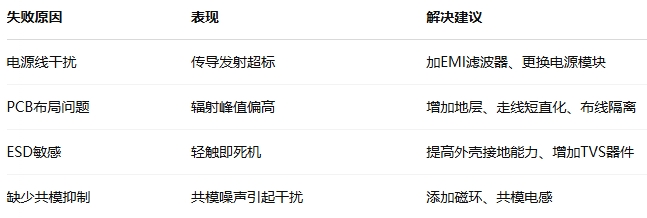

六、常見不通過原因與解決方案
七、趨勢展望:智能產品下的EMC挑戰
5G/毫米波設備:頻段上移,輻射控制難度大增
多模態互聯:設備集成Wi-Fi/藍牙/NFC等通信,干擾源復雜疊加
輕量化設計:小體積、高功率,EMC設計空間受限
綠色標準:越來越多國家對EMC設備能耗與環境兼容提出新要求
解決路徑:
提前介入 EMC 設計階段,做“EMC工程化設計”;
使用仿真工具(如CST、Ansys HFSS)預估干擾路徑;
與專業EMC團隊合作,避免反復打樣與整改。
EMC測試,看似“技術性很強”,其實本質是在為產品的長期安全性、穩定性和全球通行能力保駕護航。企業越早理解其全貌,越能降低后期整改成本、壓縮上市周期。一款能經得起電磁環境挑戰的產品,才是真正能在復雜市場中脫穎而出的可靠之作。
