當設備在實驗室里運行良好，它能否在復雜電磁環境中依舊“泰然自若”?電磁兼容(EMC)測試正是給出答案的唯一通行證。

一、概念坐標：EMC 的雙重命題

電磁干擾 (EMI) — 設備向外發射的“噪聲”;

電磁抗擾 (EMS) — 設備抵御外來騷擾的“免疫力”。

只有在“對人無害、對友鄰無擾、對自身無損”三重約束下，產品才能被貼上合規標簽。

二、法規維度：標準的地圖與坐標

國際層面：IEC 61000、CISPR 22/32 為多國法規源文件;

區域層面：歐盟 CE 依賴 EN 55032 + EN 55035，美洲采用 FCC Part 15;

行業層面：醫療 IEC 60601?1?2、汽車 CISPR 25、鐵道 EN 50121。

企業需先鎖定目標市場，再倒推技術限值與測試方案。

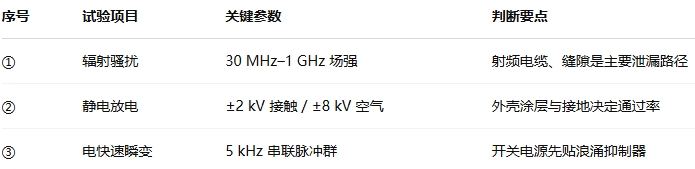

三、測試維度：三大核心試驗剖析

提示：在消聲暗室與傳導室雙場景完成閉環可覆蓋 80% 失效模式。

四、設計維度：源頭抑制到終端治理

PCB 規劃：高速信號與電源層上下夾，減少回流環;

濾波鏈路：LC 濾波器前置，差模與共模分工布局;

屏蔽體系：殼體縫隙 < 1 mm，轉角部位刷導電膠;

接地策略：數字、模擬、機殼三網分段，再一點星形。

通過“72 小時硬件前評審 + 24 小時頻譜快掃”可及早鎖定風險頻點。

五、管理維度：從實驗室到量產的流程閉環

型式驗證：研發樣機進場，一次通過率是衡量設計成熟度的硬指標;

抽檢監控：生產線每 500 臺做一次 5 min 預掃描，防止元件替代引入新峰;

變更管理：BOM 變更 ≥ 5% 必須重走差分測試，避免“低價元件”埋雷;

文檔沉淀：測試腳本、頻譜截圖與整改記錄打包歸檔，供下一代產品復用。

六、產業縱深：新能源與 6 G 時代的新挑戰

高壓平臺：電動車 800 V 母線對車載通信鏈路提出毫伏級耦合限制;

寬禁帶器件：SiC 開關片沿緣尖銳，諧波直沖 300 MHz，新增 DBC 基板散熱與屏蔽耦合研究;

毫米波通信：6 G 頻段疊加陣列天線，暗室需擴容至 110 GHz 吸波材料。

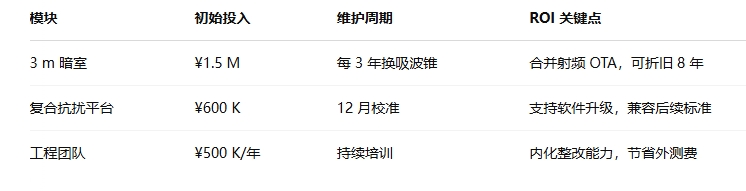

七、成本平衡：一次性投資與生命周期收益

內建實驗室對年出貨 > 2 萬臺的企業，平均可壓縮 40% 認證成本。

EMC 測試不僅是一張市場入場券，更是對產品品質、品牌信譽和用戶安全的多維守護。把法規當“指南針”、把設計當“防護網”、把流程當“記分牌”，才能讓電子設備在喧囂電磁叢林里從容運轉、靜謐如初。
