一.背景與問題分析

氣壓閥板的EMC設計是保障工業自動化系統穩定運行的核心環節，正如心臟瓣膜維系生命，氣壓閥板以毫米級的精準調控，守護著現代生活的每一口呼吸、每一度溫暖、每一次安全出行。

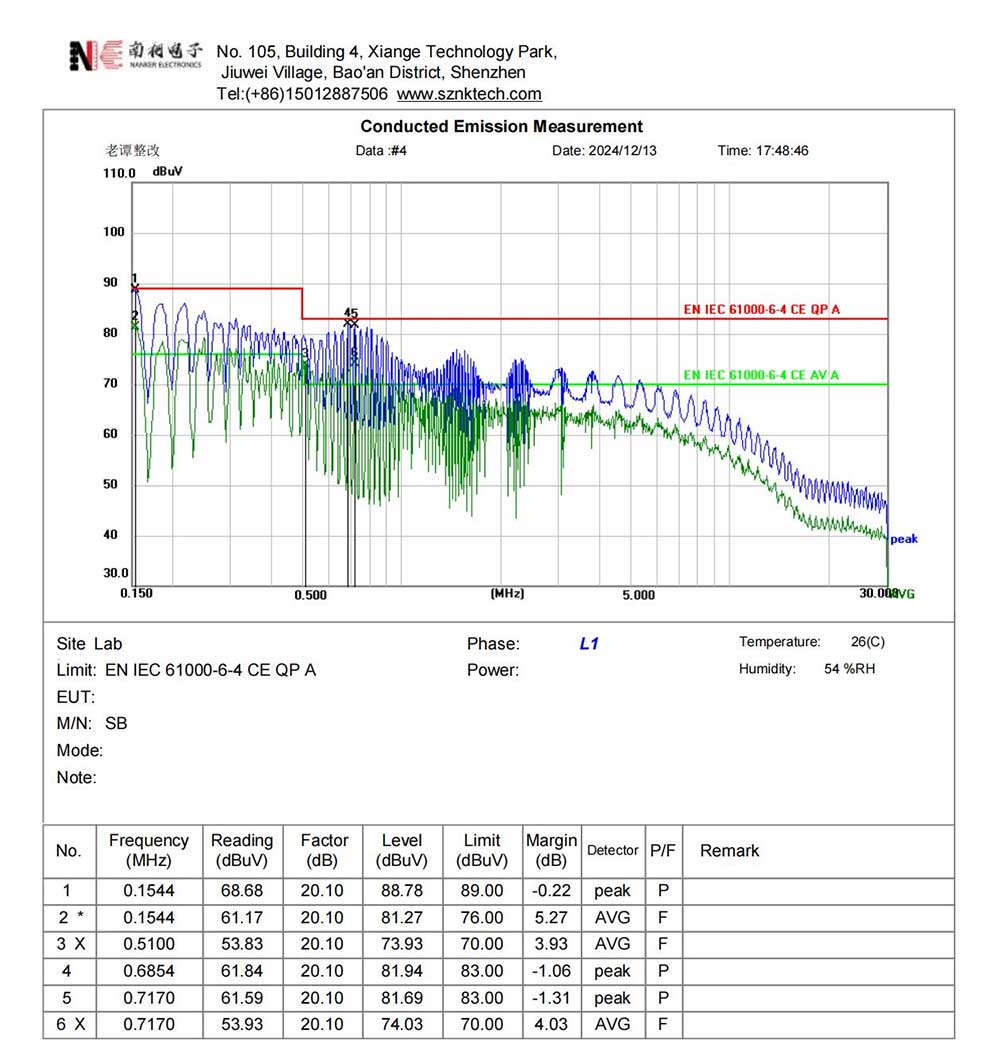

二. 整改前

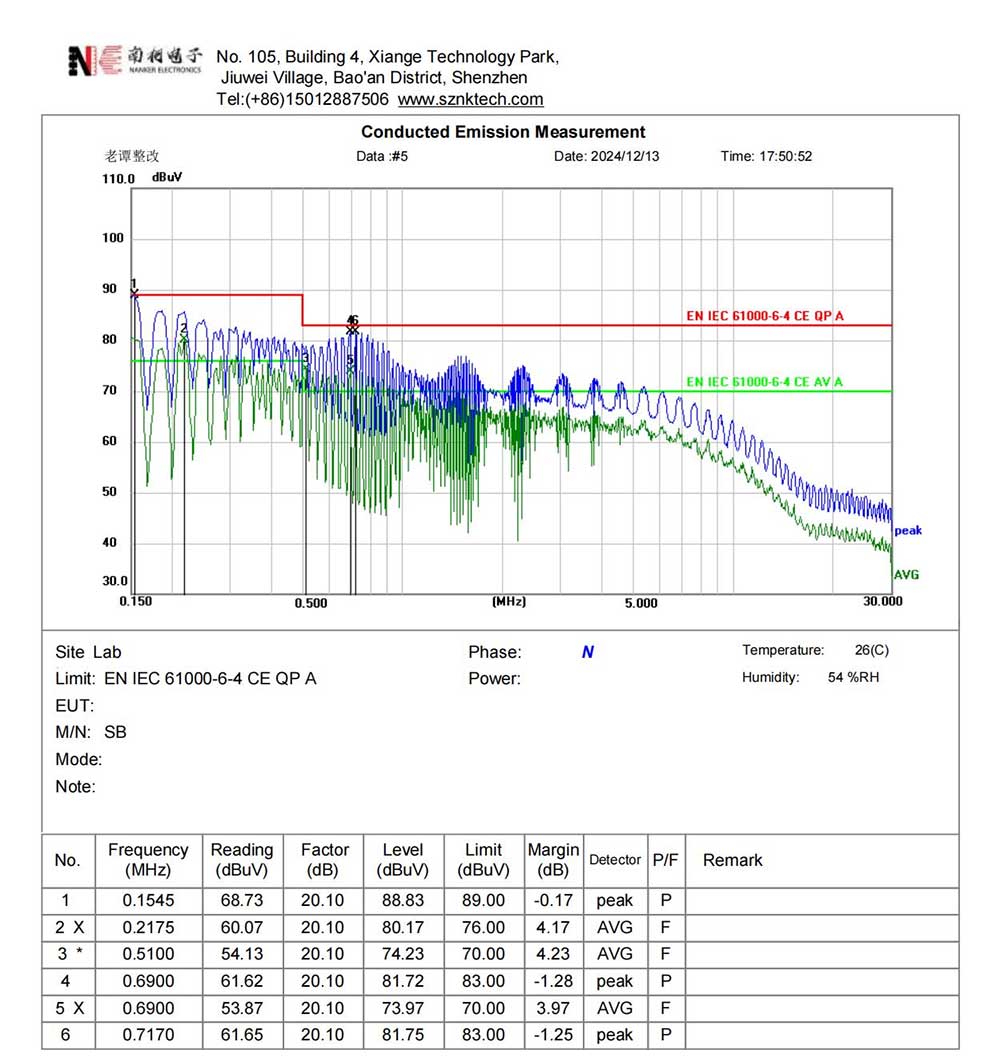

氣壓閥板在0.154MHz、0.51MHz、0.7MHz左右頻點傳導發射AVG值超標5.3dB的問題，需采取頻點針對性治理+系統級優化策略。

三.整改措施

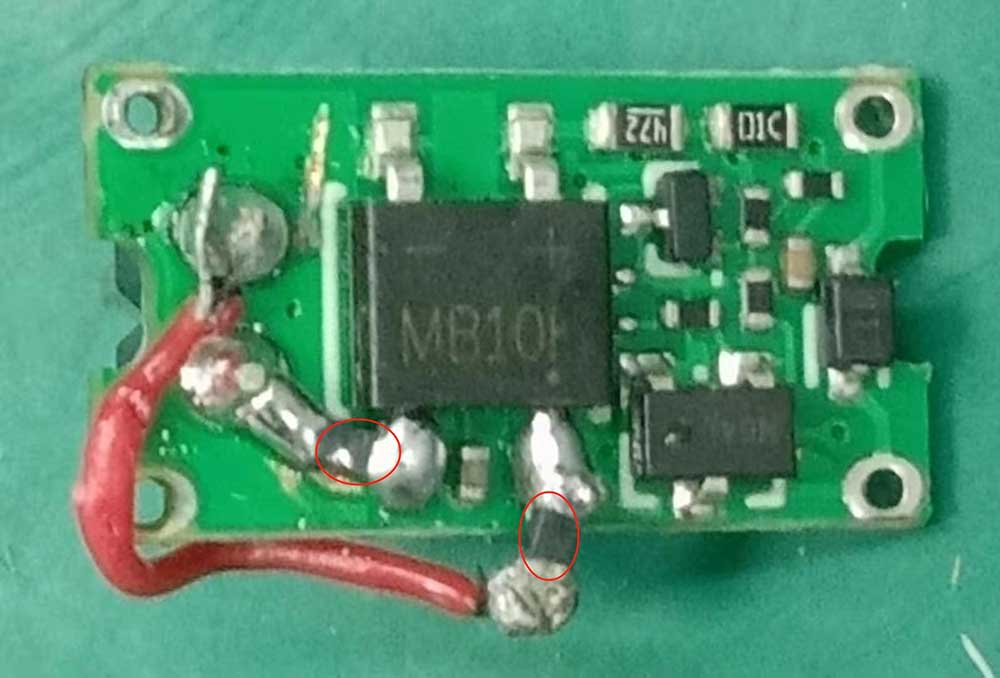

1.EUT是在小板的輸入端各串一顆型號為FB-1608H-331磁珠,內阻330歐，封裝0603

2.磁環加強：電源線繞鎳鋅磁環(FT240-43)3圈，增加0.15MHz頻段阻抗>800Ω

3.MOSFET漏極并聯 RC Snubber(47Ω/2W + 4.7nF)，抑制振鈴電壓下降50%

4.閥控信號線串聯共模扼流圈(DLW21SN221SQ2，220Ω@100MHz)

三頻點傳導發射可同步達標，且全頻段(0.15~30MHz)余量提升>6dB，最后整改通過。

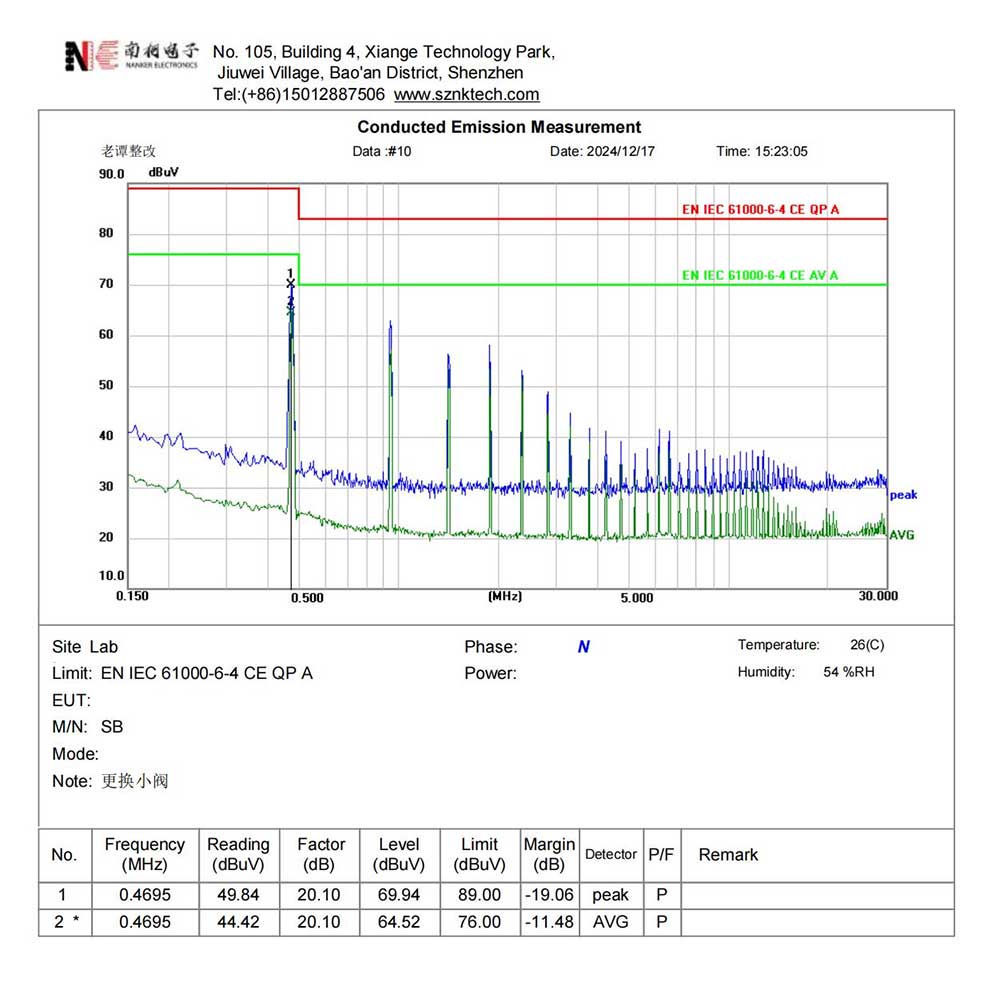

四.整改后

五：總結與建議

氣壓閥板的EMC難點在于同時存在三大干擾源：開關電源的高頻諧波、電磁閥關斷時的電壓尖峰、還有電機驅動的瞬態噪聲。特別是電磁閥線圈，關斷時di/dt高達100A/μs，比普通電源難處理得多。在PCB布局中，開關電源要遠離模擬信號線至少15mm;金屬外殼接地點不能只靠螺絲，最好用導電泡棉填充縫隙;電磁閥驅動線必須雙絞——這些在量產時容易忽略的細節才是關鍵。
