一.背景與問題分析

伺服器指：一個管理資源并為用戶提供服務的電腦軟體，通常分為檔案伺服器，資料庫伺服器和應用程式伺服器。執行以上軟體的電腦，或稱為網路主機。伺服器通常以網絡作為媒介，既可以通過內部網路對內提供服務，也可以通過網際網路對外提供服務。

二.整改前

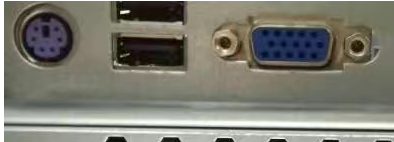

樣機VGA、USB以及網口周?chē)饘龠M(jìn)行接觸放電4KV測試時會出現死機或重啟想象。

三. 整改措施

服務器分為上下兩層，搭接處金屬有噴漆，

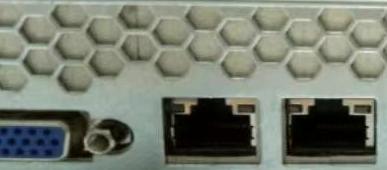

VGA、USB以及網口與機箱搭接處是一塊獨立的金屬擋片，金屬擋片噴漆并且與機箱有很大縫隙

針對以上存在的設計隱患，進行對策分析和整改。

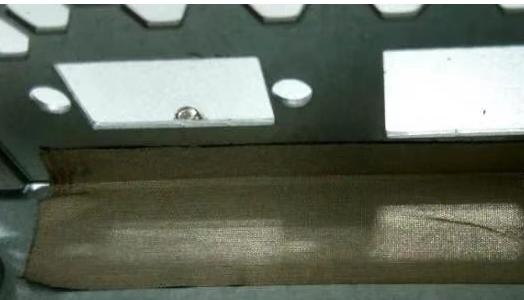

金屬擋片上下端進行打磨并用導電布與機箱進行搭接

服務器上下兩層搭接處金屬部位進行打磨，加導電泡棉加強接觸。

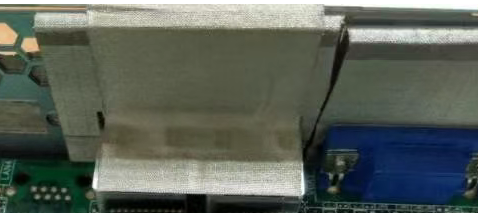

VGA、USB以及網口與擋片接觸部位用導電布和導電泡棉進行搭接

四．整改后

整改后樣機通過EN61000-4-2標準，接觸放電4KV。

五：總結與建議

靜電干擾主要是共模干擾，盡量是靜電干擾最短的路徑釋放到地。接觸放電是將干擾直接釋放到產品上，主要采用泄放的方式防護。泄放是以最近的途徑將靜電干擾泄放到地，防止后級的干擾。防護的器件主要有TVS管、電容、磁珠等。
