一.背景與問題分析

隨著用電設備對供電質量、安全性、可靠性、方便性、即時性、特殊場合、特殊地理環境等要求的不斷提高，使得接觸式電能傳輸方式越來越不能滿足實際需要。無線技術的發展，使得無線電功率的傳輸成為可能，無線充電器的研究與開發也將實現用戶的要求。

二．整改前

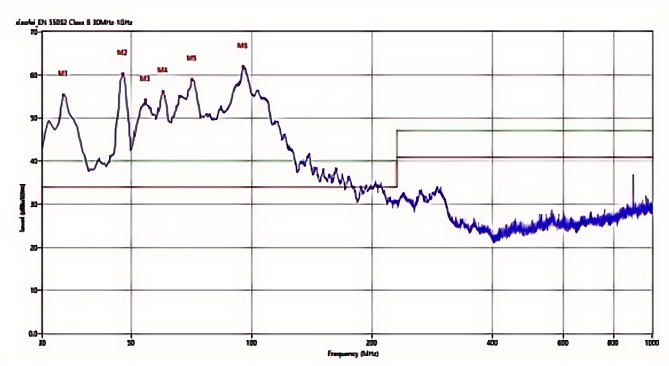

垂直方向

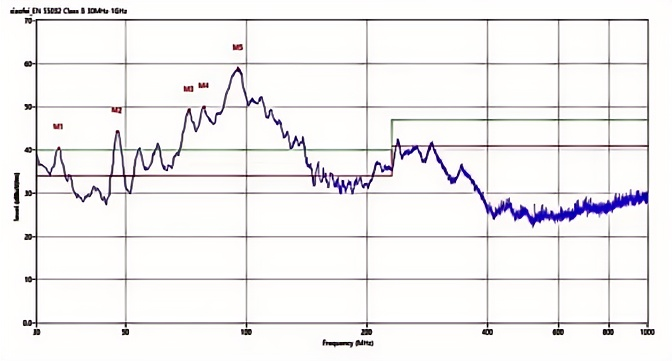

水平方向

三. 整改措施

1. 在噪聲源頭DCDC的SW腳靠近芯片端接入RC吸收電路10Ω2.2nf；

2. MOS管產生噪聲的原因是當MOSFET關斷時，其DS之間的電壓從0上升到Vds(off)，因此有很大的dV/dt，我們可以通過增大MOS管的驅動電阻來增長MOS管的關斷時間，在開關時刻電壓電流交疊時間就越大，造成的開關損耗就越大，從而達到dV/dt下降的結果。MOS管的驅動電阻有一個選取范圍，通常是5Ω~100Ω之間，在這里我們將5Ω調成10Ω。

3.針對電源線束引出的噪聲增強問題，在電源輸入的正極和負極繞納米晶磁環4圈，發現噪聲有明顯的改善。

四．整改后

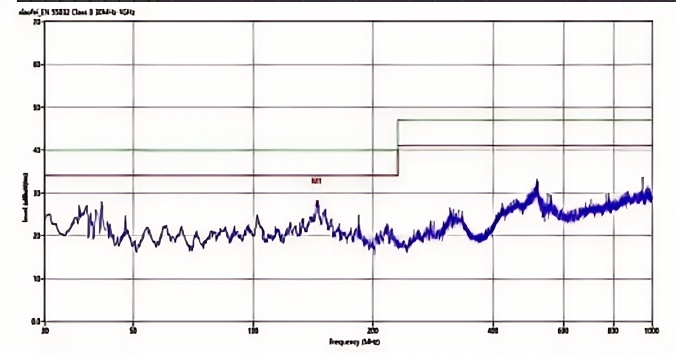

垂直方向

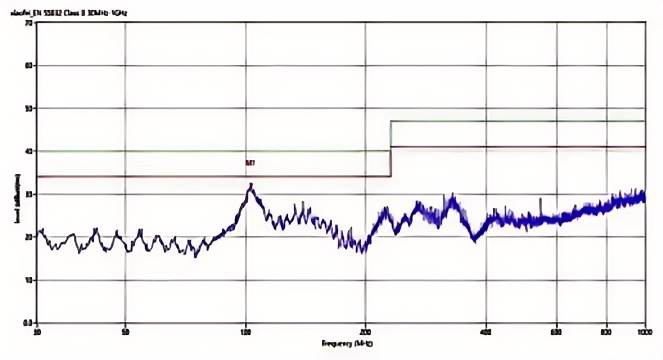

水平方向

五：總結與建議

無線充的工作原理和變壓器的工作原理很類似，充電器通電后，產生一個交變電流，交變電流使無線充內部的發射線圈產生一個交變磁場，當手機或者其它需要充電設備靠近這個交變磁場時，充電設備的接收線圈會感受到磁場，并且將電磁能量轉化為電能，進行充電，前提條件是充電設備必須有接收線圈。
