一.背景與問題分析

如今，車載攝像頭已經不再僅僅是一個輔助設備，而是逐漸成為了智能駕駛系統中不可或缺的一部分。360度全景監控、行車記錄儀以及自動駕駛輔助功能，車載攝像頭的應用范圍不斷拓展，技術也在不斷創新。它能夠識別道路標志、檢測障礙物、監控駕駛員狀態，甚至與其他車輛和交通設施進行通信。

二.整改前

三. 整改措施

(1)首先，我們可以看到原理圖設計得并不合理，網絡變壓器的輸出地與輸入地是同一個網絡標識符，說明這兩個地之間并未進行隔離，這會形成地環路問題，使電流在不同的接地路徑流動產生輻射問題,故用磁珠和0.1uF電容組成RC濾波隔離;

(2)其次，我們需要在網絡變壓器與PHY芯片之間的TX和RX差分信號中各串入一個一體屏蔽35mH共模濾波器;

(3)最后，我們需要在網絡變壓器靠近電腦位置進行屏蔽，也就是使用帶屏蔽的網線進行測試。如果想要節省帶屏蔽的網線成本，我們也可以將網絡變壓器更換成內部帶共模的網絡變壓器。

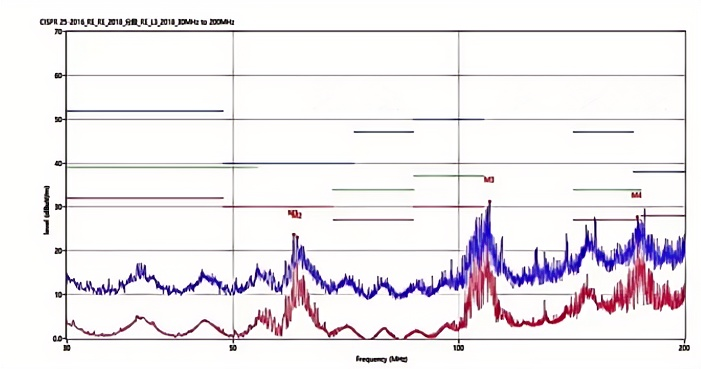

四.整改后

五：總結與建議

1. 使用的電池一般不存在輻射問題，因為它是通過化學能轉化為電能進行釋放能量。

2. 通常情況下，我們會在可能產生超標問題的位置使用頻譜儀進行近場探測，但是由于電路板較小，近場探測無法準確探測到超標具體源頭，于是我采用控制變量法，將各個DCDC模塊拆除，使用直流源進行供電測試，進行排除確認。
