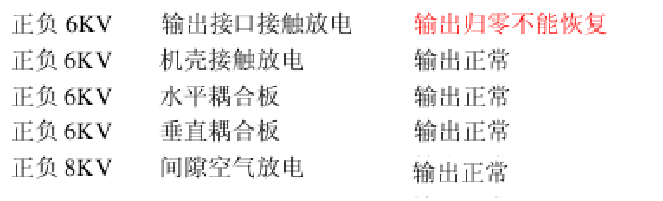

二．整改前

三. 整改措施

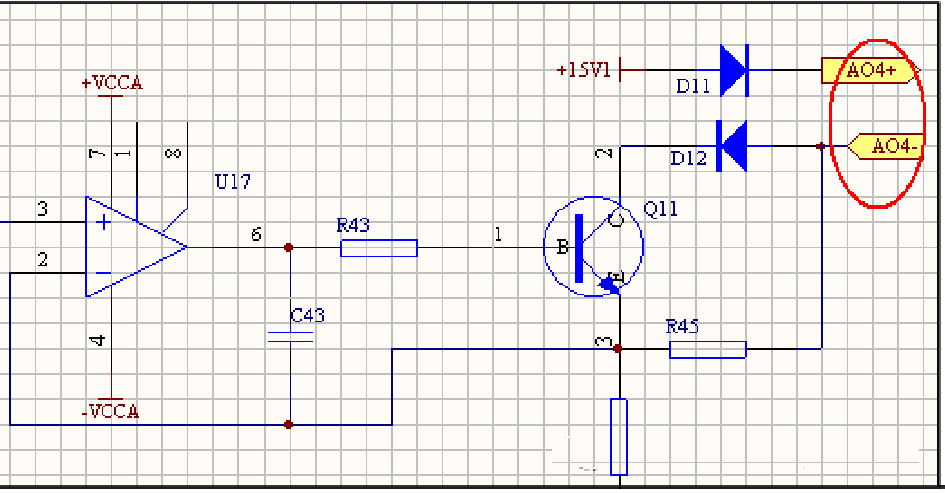

問題分析：1.根據測試結果可知設備外殼接觸放電可以通過，只有輸出接口接觸放電時造成設備復位，設備的外殼和單板地是連在一起的，說明設備的地可以耐受 6KV 的靜電，對設備的原理圖和 PCB 進行分析發現一下問題。1、輸出接口沒有防護電路，造成靜電干擾直接串入系統，如下圖所示：

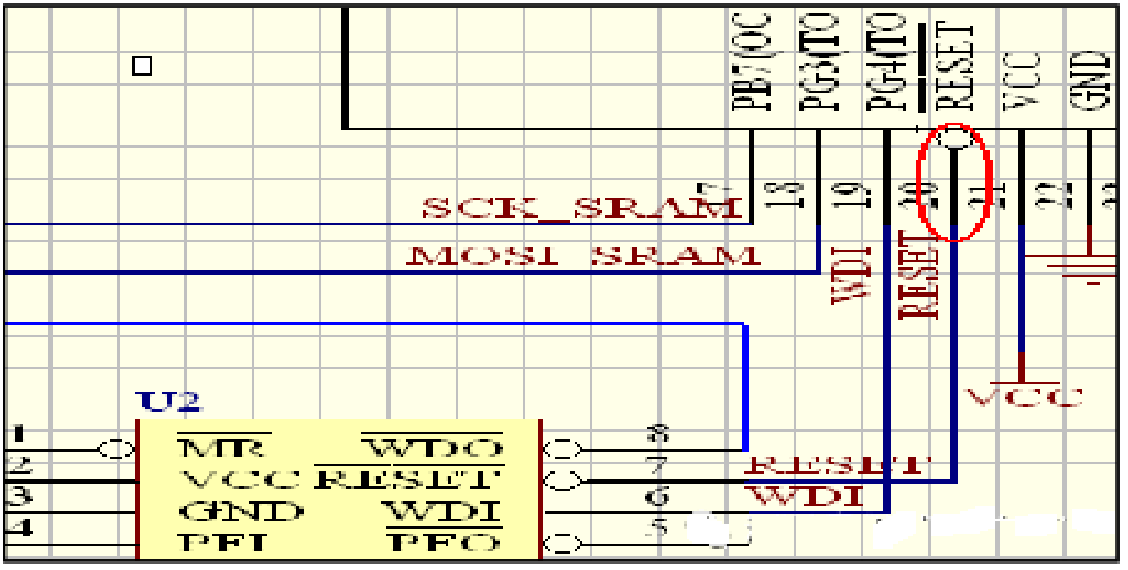

2. cpu 的復位信號沒有增加濾波電路；靜電干擾會到系統復位信號，造成系統復位。

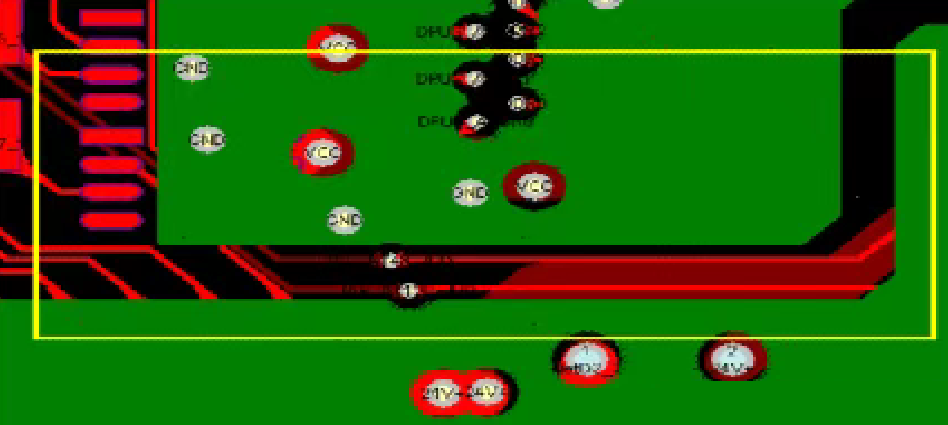

3.接口信號走線跨分割，沒有一個完整的參考地平面，造成信號回流面積增大；

具體整改措施：

1、輸出端口對地增加TVS 管；由于輸出接口電壓為 15V，選擇啟動電壓在 18V 的 TVS 管；

2、在cpu 的復位信號對地增加 1000pF 電容，濾除靜電產生的高頻干擾；

3、調整信號走線，使其有完整的參考地平面；

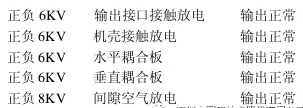

四．整改后

五：總結與建議

據整改前的測試結果可以發現，金屬機殼的接觸放電測試是可以滿足標準要求的，但是接口的接觸放電不能通過，說明靜電干擾直接由接口串入系統，無法泄放到大地，造成系統出現錯誤，接口增加了防護后，信號走線進行調整后，靜電干擾直接泄放到大地，從未能夠順利通過測試！
