一.背景與問題分析

由于電磁環境越來越復雜，對產品的電磁輻射要求越來越高，越來越多的產品不得不考慮電磁兼容問題。電機作為許多產品的重要組成部分，例如掃地機，吸塵器，電子門鎖，汽車上的雨刮、空調壓縮機以及其他各種電動類產品等，電機電磁輻射問題也關乎產品的電磁輻射能否達標，常見的電機可分為有刷電機和無刷電機，本文將主要圍繞直流有刷電機的噪聲來源進行分析并提出相應的解決對策

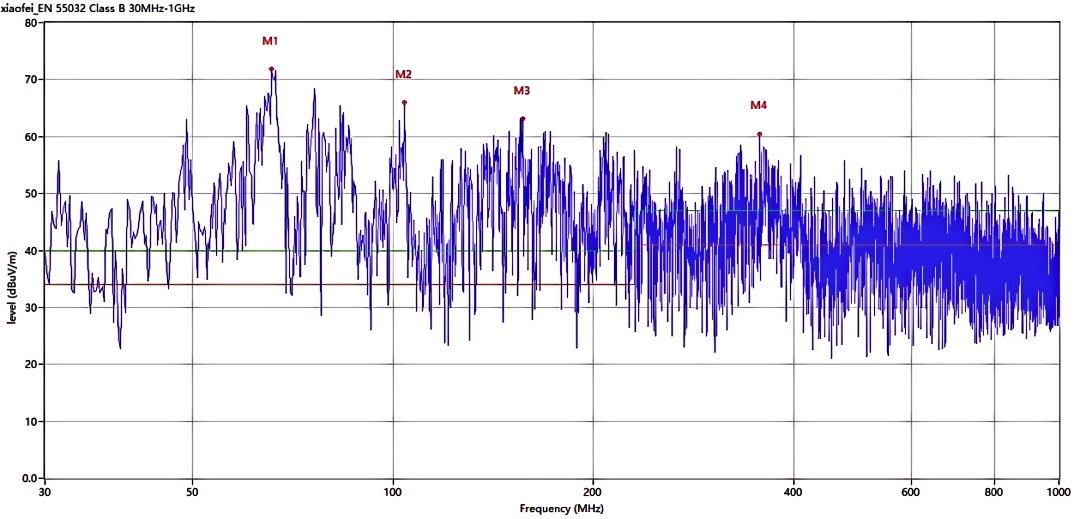

二. 整改前

垂直方向

水平方向

三.整改措施

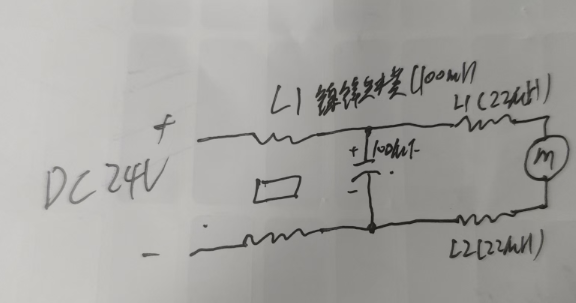

如圖在電機正負極分別串22uH電流3A的差模色環電感，然后再并一個100uF400V耐壓的電解電容，最后再在電源端串100mH的并線一起繞的共模電感。

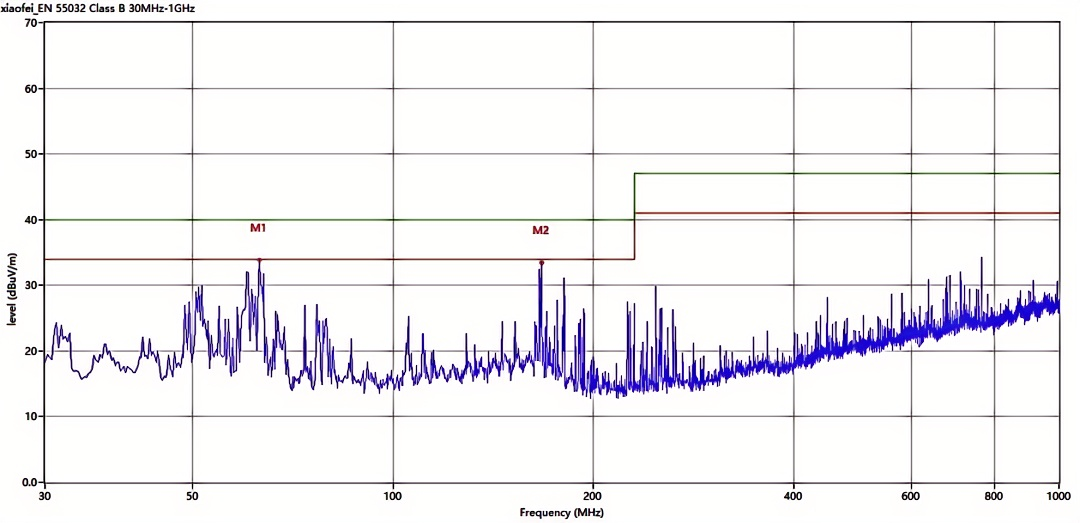

四.整改后

水平方向

垂直方向

五．總結與建議

1.設計階段預防：在產品設計初期引入EMC設計規范，優化結構和電路布局布線，降低整改成本。

2.測試與驗證：在產品開發過程中進行預測試，及時發現并解決輻射問題。

3.持續改進：跟蹤國內外EMC標準更新，確保產品符合最新法規要求。
