一.背景與問題分析

跑步機作為一種家用及商用健身設備，其電氣控制系統通常包含電機、PWM(脈寬調制)電路、繼電器等高頻元件，這些元件在工作時容易產生電磁干擾(EMI)，導致輻射超標。輻射超標不僅可能影響其他電子設備的正常工作，還可能對人體健康造成潛在威脅。

二.常見的輻射問題包括：

1.電源線傳導干擾：電機驅動電路的高頻噪聲通過電源線傳導至外部電網;

2.空間輻射干擾：PWM信號、晶振等高頻元件通過空間輻射電磁波;

3.線纜輻射：未屏蔽或未濾波的信號線、電源線成為天線，向外輻射干擾。

三.整改目標

1.CISPR 14(家用電器電磁兼容標準);

2.降低輻射干擾，確保設備在電磁環境中穩定運行;

3.提升用戶體驗，避免因輻射問題導致的設備故障或安全隱患。

三.整改措施

1.電路板級整改

1.布局優化：將高頻元件(如晶振、PWM信號源)遠離敏感元件(如單片機、心率檢測模塊)，并縮短高頻信號走線長度。

2.濾波設計：在電源入口處增加低通濾波器，抑制高頻噪聲;在PWM信號線上添加RC濾波電路，減少諧波輻射。

3.接地設計：采用多點接地方式，將模擬地、數字地、電源地分開布線，最后匯接到一個公共接地點，減少地環路干擾。

2.系統級整改

1.屏蔽措施：對電機和控制板加裝金屬屏蔽罩，屏蔽罩與機殼良好搭接，確保電磁波無法逸出。

2.線纜處理：對電源線和信號線采用屏蔽電纜，并在接口處加裝磁環，抑制共模干擾。

3.散熱與抗震設計：優化散熱結構，避免因溫度過高導致元件性能下降;增加抗震措施，防止連接松動引發干擾。

3.軟件優化

1.展頻技術：對PWM信號進行展頻處理，將能量分散到更寬的頻段，降低單點頻率的輻射強度。

2.故障診斷：增加軟件看門狗和硬件冗余設計，提高系統抗干擾能力。

實際案例參考

四.某品牌跑步機輻射超標整改

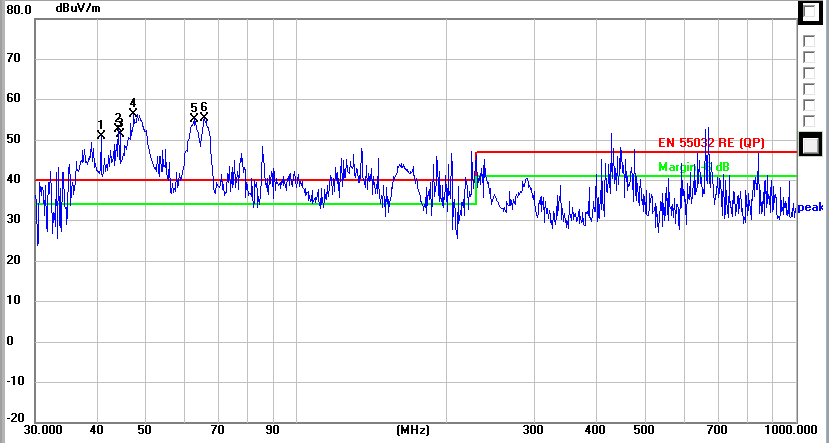

1.問題描述：輻射測試發現30MHz-1GHz頻段超標，主要干擾源為電機驅動電路和晶振。

2.整改措施：

1.在電源入口處增加高性能濾波器;

2.對晶振電路重新布局，遠離板邊并增加屏蔽;

3.采用展頻技術降低PWM信號輻射。

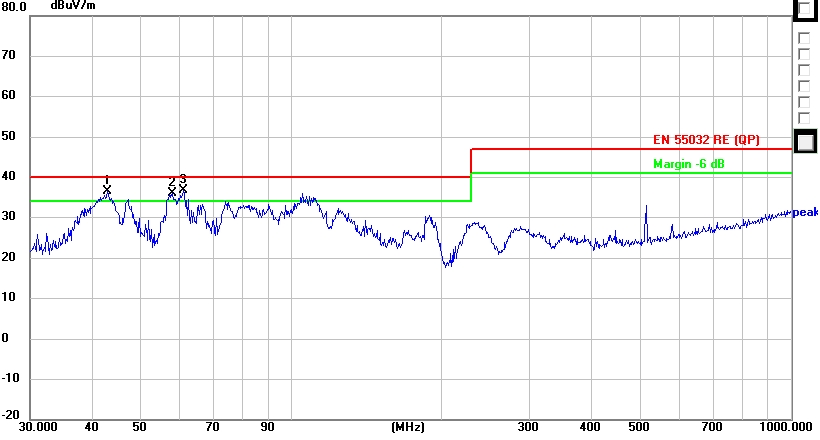

五：整改結果：輻射值下降15dB，通過EMC認證。

六：總結與建議

1.設計階段預防：在跑步機設計初期引入EMC設計規范，優化電路布局和布線，降低整改成本。

2.測試與驗證：在產品開發過程中進行預測試，及時發現并解決輻射問題。

3.持續改進：跟蹤國內外EMC標準更新，確保產品符合最新法規要求。

通過以上措施，跑步機的電磁兼容性能可顯著提升，為用戶提供更安全、可靠的使用體驗。
